Profil P5L
Produktinformationen

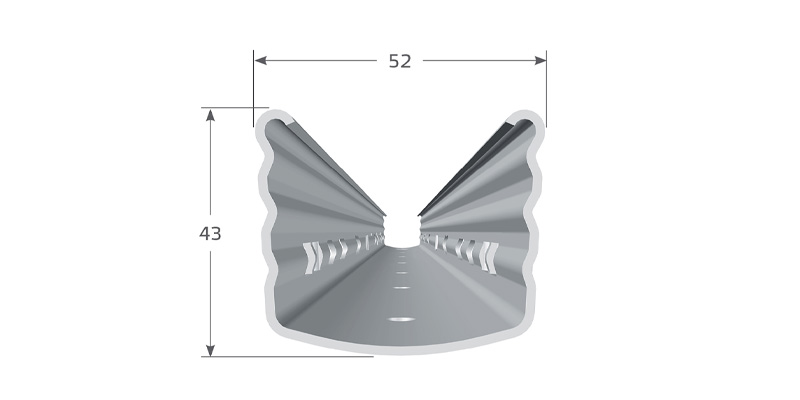

Auch bei dem P5L bleibt die bewährte Rückenlänge erhalten. Eine seitliche Schenkellänge von 43 mm garantiert die Standfestigkeit für Anlagenhöhen bis zu 2,10 m.
Der Pfahl wird in der Standard-Ausführung mit 10 cm Hakenabstand und den patentierten, taillierten S-Haken gefertigt. Der neue R-Haken und eine mögliche Ausführung als Combi-Pfahl kommen auch hier zum Tragen.
Unsere Pfähle werden wahlweise in einzelstückverzinkter Ausführung, in bandverzinkter Ausführung (Z275), Zink-Aluminium-Magnesium Ausführung (ZM310) und in wetterfestem Stahl angeboten.
Bei den Reihenpfählen ist die Profilöffnung immer zum Hang auszurichten.
Technische Daten
Setztiefentabelle P5L
| Pfahllänge (cm) |
empfohlene Setztiefe (cm) |
| 250 | 70-75 |
| 260 | 80 |
| 270 | 85 |
| 280 | 90 |
| 300 | 95 |
Konfigurationstabelle P5L
| Haken | Pfahllänge (cm) | |
| 250-270 | 280-300 | |
| Anzahl der Hakenpaare | ||
| Kurzer taillierter S-Haken 10 mm | 1 | 1 |
| Langer taillierter S-Haken 10 mm | 7 | 7 |
| R-Haken 10 mm | 7 | 7 |
| Combi-Haken 14 mm | 7 | 7 |
| Kurzer taillierter S-Haken 10 mm | 4 | 4 |
| S-Haken 8 mm | 1 | 3 |
| Doppelhaken 8 mm | 1 | 1 |
| Anzahl der Hakenpaare insgesamt | 14 | 16 |
Die Auswahlmöglichkeiten für den Wechseldrahtbereich sind grün markiert. Es ist nur 1 Auswahl je Pfahl möglich.
Haken-System
Festdrahtbereich
Wechseldrahtbereich
Festdrahtbereich
» S-Haken 10mm kurz
» S-Haken 8mm
» Doppelhaken 8 mm
» R-Haken
» S-Haken 10mm lang
» Combi-Haken
